حلول التصنيع للطحن والخراطة HNC8.

Dec 26, 2025

ترك رسالة

ما المقصود بمركز الطحن-الخراطة؟

مركز الطحن والخراطة- عبارة عن أداة آلية تستخدم تقنيات الطحن والخراطة لإجراء هذه العمليات في وقت واحد. فهو يجمع بين وظائف مخرطة CNC ومركز التصنيع. تتميز مراكز المعالجة هذه عادةً بخمسة محاور: x وy وz وa وc. ومن خلال الارتباط متعدد المحاور-، يمكنهم تنفيذ مهام الطحن والخراطة بشكل فعال، مما يجعلهم يتمتعون بمهارة عالية في معالجة الأسطح المنحنية المكانية، والأشكال غير المنتظمة، والتجويف، والحفر، والثقوب ذات الزوايا، والقطع المائل.

تعد عمليات الطحن والخراطة إحدى عمليات التصنيع الأكثر تقدمًا على مستوى العالم. إنها تمثل تقنية رائدة وهي النوع الأسرع-من معدات CNC نموًا بين أدوات التصنيع المركبة.

أنواع المطاحن-آلات الخراطة لعمليات الخراطة

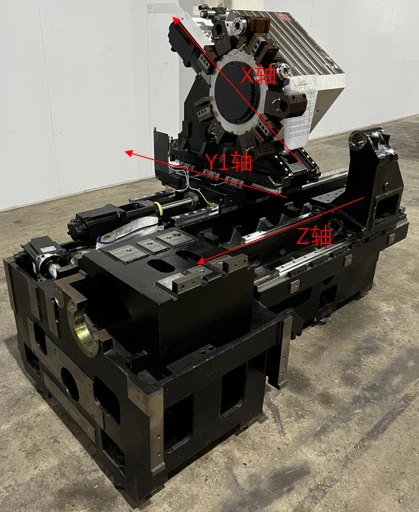

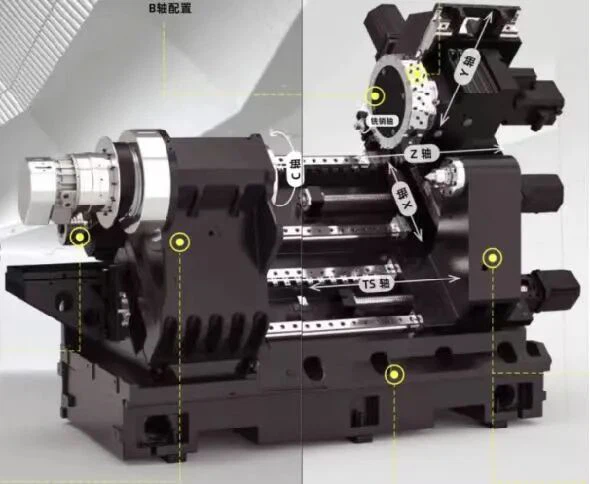

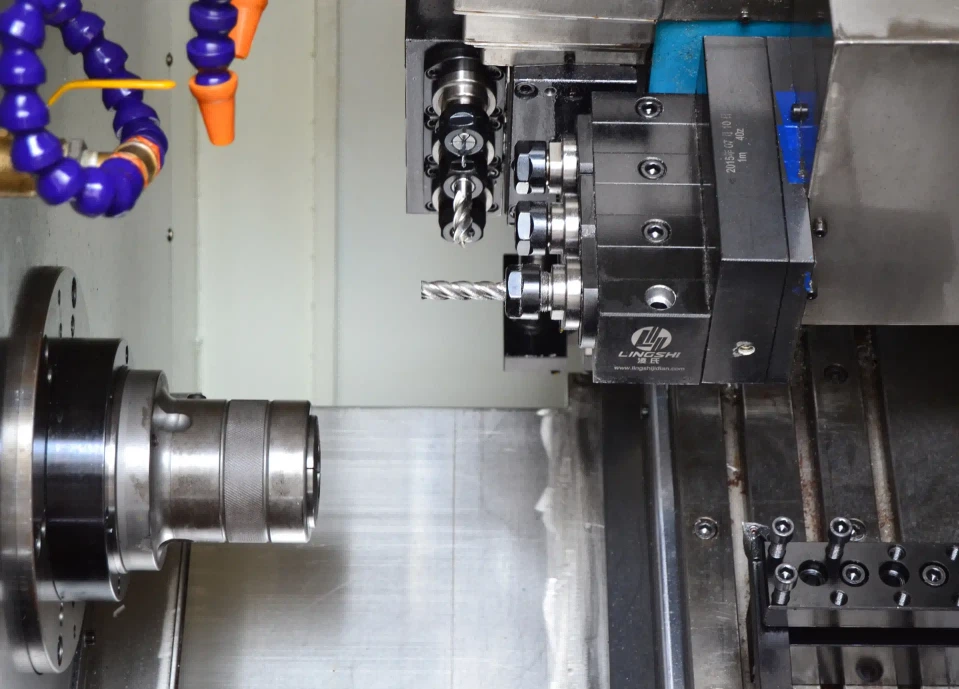

تضيف آلات الدوران المشهورة-المحور Y-إلى مركز الخراطة باستخدام برج يعمل بالطاقة. هناك نوعان رئيسيان: أحدهما ذو محور Y- متعامد (محور X وY في زوايا قائمة)، والآخر ذو محور Y افتراضي - (الزاوية بين دليل المحور Y1 والمحور X ليست زاوية قائمة). بشكل عام، يكون للمحورين X وY1 زاوية قدرها -35 درجة.

ما هي مزايا المطاحن-آلات الخراطة؟

1. تعمل عملية الخراطة الدورانية-المطحنة على تبسيط عملية التصنيع وتحسين كفاءة الإنتاج. يؤدي إكمال معظم أو كل عمليات المعالجة في إعداد واحد إلى تقليل الوقت المستغرق في أنشطة الإنتاج الإضافية المتعلقة بتغييرات الإعداد بشكل كبير. وهذا أيضًا يقلل من دورة تصنيع الأدوات وأوقات الانتظار، مما يؤدي إلى تحسن ملحوظ في كفاءة الإنتاج الإجمالية.

2. تقليل أوقات التثبيت يؤدي إلى تحسين دقة المعالجة. من خلال تقليل أوقات التثبيت، يمكننا منع تراكم الأخطاء التي قد تنشأ من التغييرات في مراجع تحديد المواقع. بالإضافة إلى ذلك، فإن معظم ماكينات التصنيع-مجهزة بإمكانيات المراقبة عبر الإنترنت، مما يسمح بالمراقبة-في الموقع والتحكم الدقيق في بيانات التصنيع الأساسية. وهذا يعزز دقة المعالجة الشاملة للمنتجات.

3. تقليل البصمة وخفض تكاليف الإنتاج. على الرغم من أن سعر الوحدة لمطحنة-معدات مركز التصنيع مرتفع نسبيًا، إلا أنه يمكن أن يؤدي إلى خفض التكاليف الإجمالية بشكل ملحوظ. ويتم تحقيق ذلك عن طريق تقليل سلسلة عملية التصنيع، وتقليل عدد الآلات وتركيبات الأدوات المطلوبة، وتقليل المساحة الأرضية اللازمة لورشة العمل، وخفض تكاليف صيانة المعدات. ونتيجة لذلك، فإن هذه العوامل تقلل بشكل فعال إجمالي الاستثمار في الأصول الثابتة، ونفقات عمليات الإنتاج، وتكاليف الإدارة.

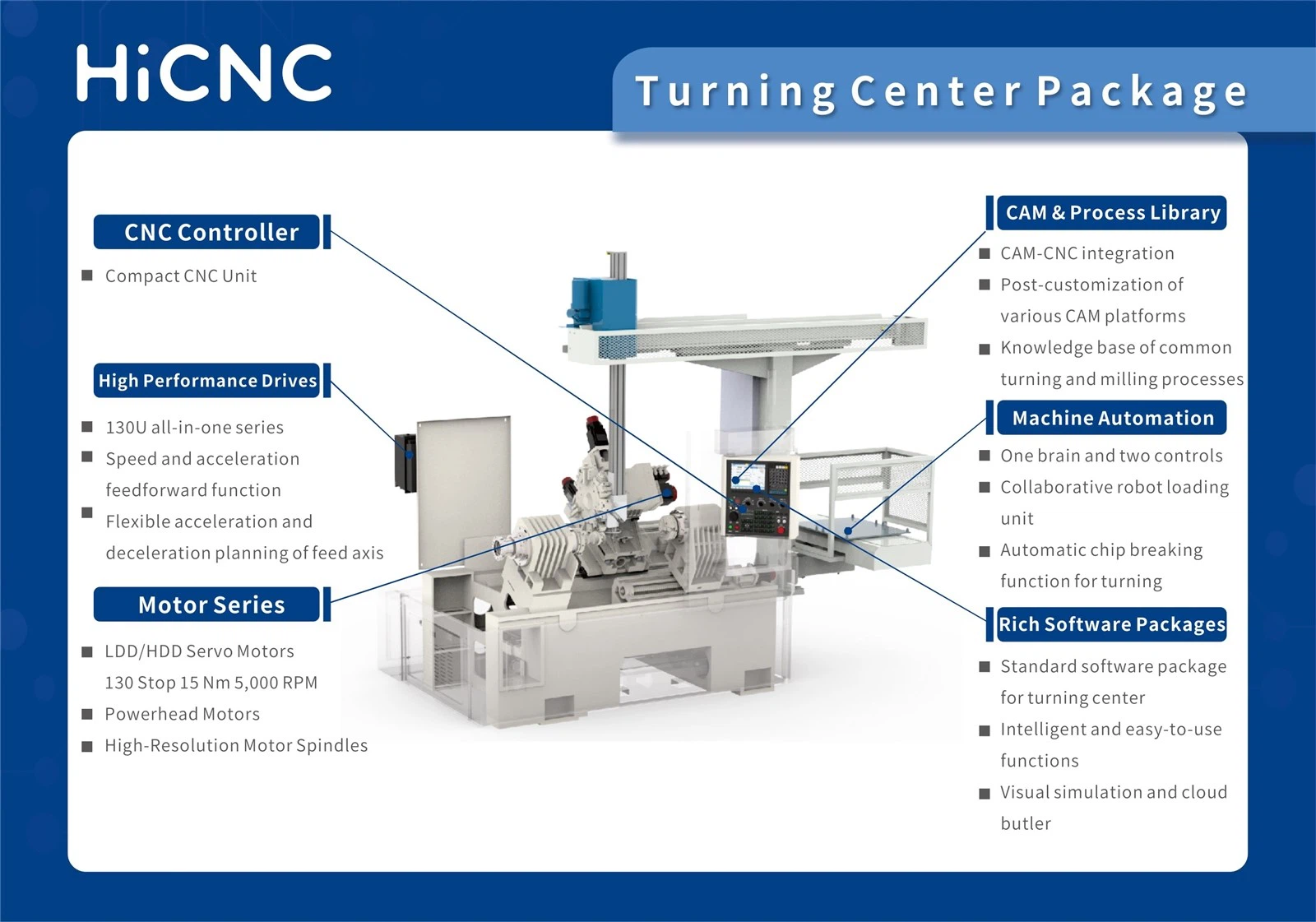

نظام CNC المركب للتفريز والخراطة HNC 8

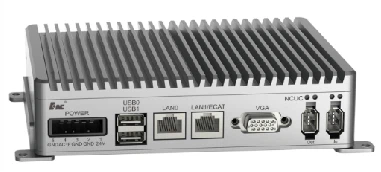

-IPC عالي الأداء

وحدة IPC200، هيكل مغلق بالكامل بدون مروحة، وحدة تحكم من الدرجة الصناعية، درجة حرارة تشغيل قصوى تصل إلى 55 درجة؛
يعتمد معالج سلسلة Atom، استهلاك أقل للطاقة، سرعة معالجة أعلى؛ محرك أقراص ذو حالة صلبة -قياسي بسعة 8 غيغابايت، يدعم البرامج-الكبيرة جدًا، وذاكرة سعة 1 غيغابايت، وتحسين الأداء الإجمالي بنسبة 50%؛
يدعم كلاً من بروتوكولات الناقل NCUC وEtherCAT.

IPC200

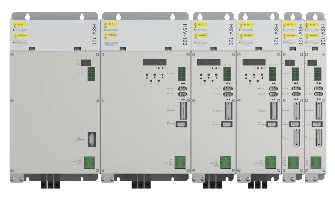

وحدات الكل-في-محرك مؤازر واحد

مدخل تيار متردد 380 فولت
نظام محرك مدمج ومتعدد المحاور-مع حجم تجميع صغير، مما يوفر مساحة الخزانة.
يدعم وحدات الطاقة المتجددة لتعليقات الطاقة.
مجهزة بوحدة حماية من انقطاع التيار الكهربائي لمنع انخفاض محور الجاذبية أثناء انقطاع التيار الكهربائي العرضي ودعم سحب الأداة.
يدعم حافلة NCUC وأنواع التشفير المختلفة.

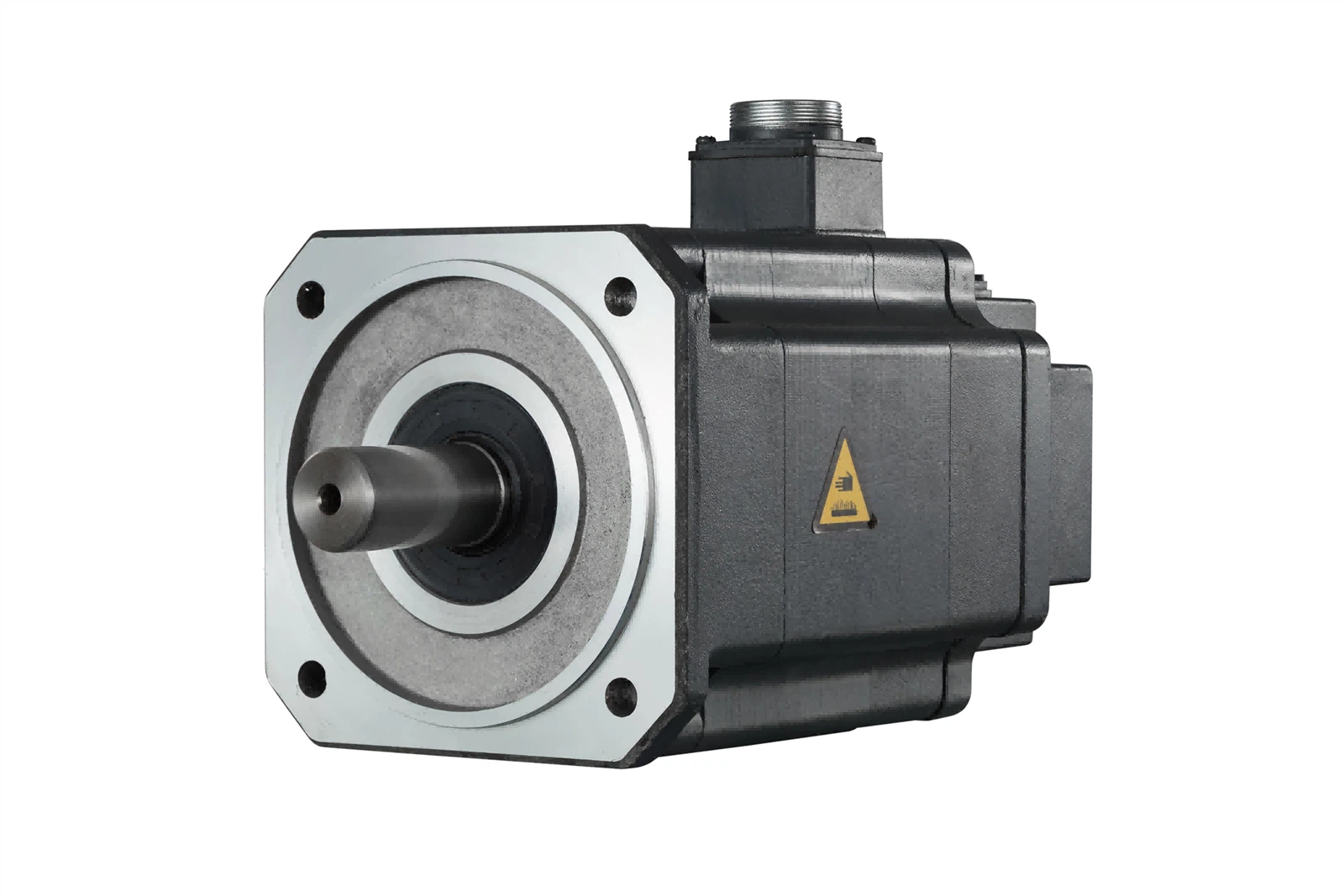

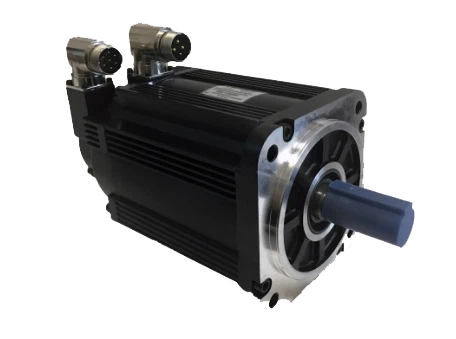

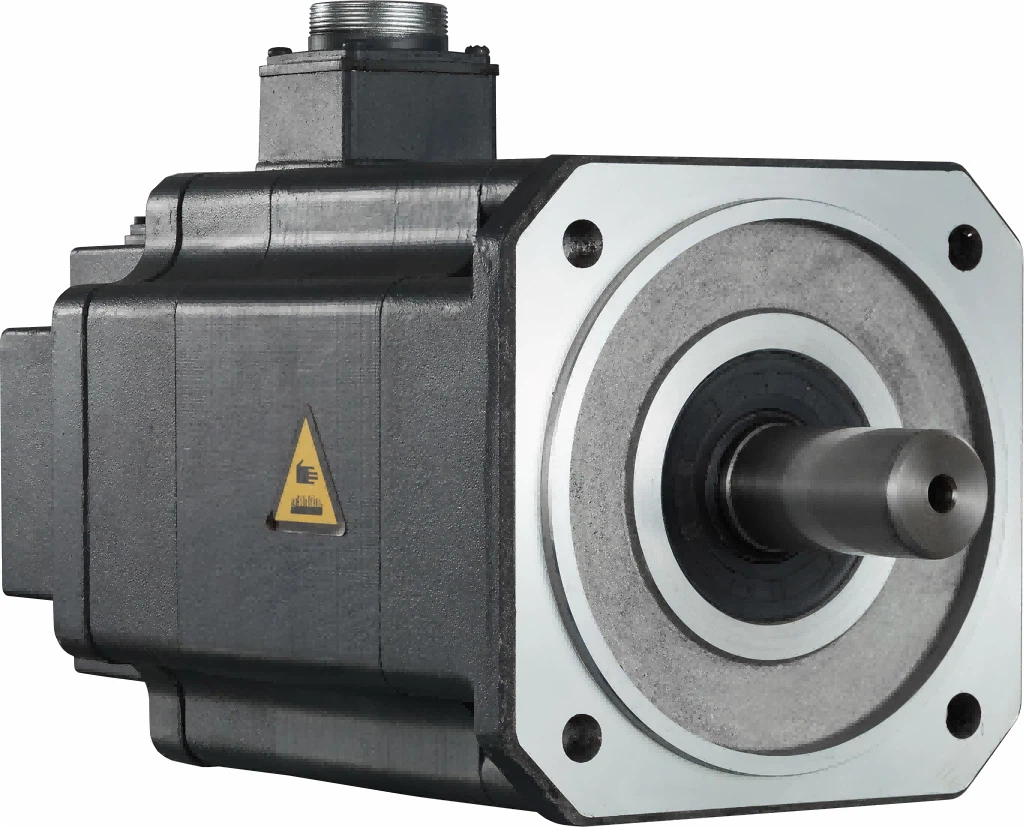

الطراز 120 متوافق مع محركات مؤازرة تعمل بالتيار المتردد بقدرة 3.0 إلى 7.5 كيلو وات أو محركات مغزل تعمل بالتيار المتردد بقدرة 5.5 إلى 11 كيلو وات.
الطراز 130 متوافق مع محركات مؤازرة تعمل بالتيار المتردد بقدرة 5.5 إلى 55 كيلو وات أو محركات مغزل تعمل بالتيار المتردد بقدرة 5.5 إلى 55 كيلو وات.
