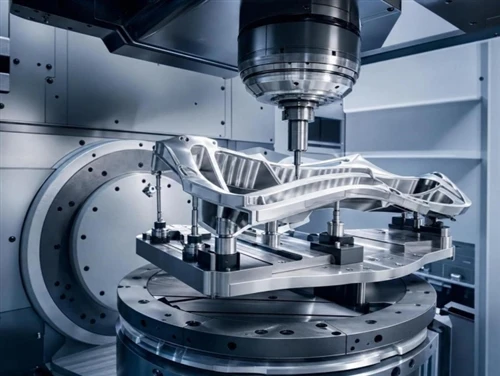

آلة CNC ذات طاولة دوارة مقابل طاولة ثابتة: ما الفرق؟

Sep 30, 2026

ترك رسالة

يمكن تجهيز ماكينة CNC إما بطاولة ثابتة أو بطاولة دوارة. الفرق ليس فقط ما إذا كان الجدول يدور أم لا.

يؤثر تكوين الجدول على كيفية تثبيت قطعة العمل، وعدد الجوانب التي يمكن تشكيلها في إعداد واحد، وكيفية تعامل الماكينة مع الأجزاء الثقيلة، وما إذا كان يمكن استخدام المعالجة بأربعة محاور أو بخمسة محاور.

الجدول الثابت واضح ومباشر. يتم تثبيت قطعة العمل في موضع واحد وتقوم المحاور الخطية بتحريك أداة القطع حولها.

تضيف الطاولة الدوارة محور دوران. يمكن فهرسة قطعة العمل أو تدويرها بشكل مستمر أثناء المعالجة، مما يسمح لأداة القطع بالوصول إلى جوانب وزوايا مختلفة دون إزالة قطعة العمل.

تشتمل مجموعة منتجات HCNC على كل من آلات VMC التقليدية والآلات المجهزة لتصنيع الطاولات الدوارة ذات 4 أو 5 محاور. على سبيل المثال، يتوفر VMC650 كمركز تصنيع رأسي ذو 3-4 محاور، بينما يدعم VMC855 طاولة دوارة اختيارية ذات 4-5 محاور. تستخدم آلات HCNC ذات المحاور الخمسة أيضًا تكوينات الطاولة الدوارة لمعالجة المكونات المعقدة.

1. ما هي آلة CNC ذات الطاولة الدوارة؟

تضيف آلة CNC ذات الطاولة الدوارة محور دوران إلى المحاور الخطية X وY وZ القياسية.

التكوين النموذجي رباعي المحاور هو:

X + Y + Z + A/B

تتحكم المحاور الثلاثة الأولى في الحركة الخطية.

يتحكم المحور الدوار في دوران قطعة العمل.

على سبيل المثال، تدور الطاولة الدوارة ذات المحور A حول المحور X.

يتيح ذلك للآلة إجراء عمليات مثل:

التصنيع حول الأجزاء الأسطوانية
فهرسة قطعة العمل إلى جوانب مختلفة
حفر ثقوب في زوايا مختلفة
طحن وجوه متعددة
قطع الأسطح المنحنية
أجزاء الآلات ذات الميزات الشعاعية

تم تصميم محور VMC650 4- الخاص بـ HCNC لأجزاء الأجهزة ويمكنه معالجة الأقراص والألواح والأغلفة والكاميرات والقوالب. تحتوي الماكينة على طاولة مقاس 1000 × 400 مم، وحركة 650 × 400 × 500 مم X/Y/Z وحمولة طاولة قصوى تبلغ 400 كجم.

2. ما هي آلة CNC ذات طاولة ثابتة؟

تحافظ آلة CNC ذات الطاولة الثابتة على طاولة العمل ثابتة بالنسبة لهيكل الآلة.

تتحرك أداة القطع على طول المحاور الخطية المتاحة.

يستخدم VMC التقليدي ثلاثي المحاور بشكل عام:

X + Y + Z

يتم تثبيت قطعة العمل مباشرة على طاولة أو أداة التثبيت ذات الفتحة T.

تشمل العمليات النموذجية ما يلي:

طحن الوجه
طحن الجيب
طحن فتحة
حفر
التنصت
ممل
التوسيع
الآلات الكنتورية

يستخدم هذا التكوين على نطاق واسع للمكونات والأجزاء الميكانيكية العامة التي يمكن تشكيلها بشكل فعال من اتجاه أساسي واحد.

على سبيل المثال، تستخدم سلسلة VMC850/840 من HCNC طاولة عمل مركزية تقليدية ذات حركة خطية X/Y/Z، وعمود دوران BT40، ومجلة على شكل قرص تحتوي على 24 أداة.

3. الطاولة الدوارة مقابل الطاولة الثابتة: المقارنة الأساسية

ميزة	طاولة دوارة CNC	طاولة ثابتة CNC
حركة الطاولة	خطي + دوار	خطي
التكوين النموذجي	4 محاور / 5 محاور	3 محاور
دوران الشغل	نعم	لا
تصنيع متعدد الجوانب	أسهل	عادة ما يتطلب إعادة التثبيت
التصنيع الزاوي	أحسن	محدود
أجزاء أسطوانية	مناسب جدًا	أكثر صعوبة
أجزاء معقدة	مناسب	يعتمد على الهندسة
تخفيض الإعداد	ممكن	قد تكون هناك حاجة إلى المزيد من الاجهزة
تعقيد المباراة	أعلى	أدنى
تحميل الجدول	يجب التحقق من سعة الطاولة الدوارة	واضحة عموما
تكلفة الآلة	أعلى	أدنى
برمجة	أكثر تعقيدا	أبسط
تدريب المشغلين	متطلبات أعلى	أسهل
الأتمتة	ممكن	صريح
قطع العمل الثقيلة	يعتمد على الطاولة الدوارة	في كثير من الأحيان أسهل
الآلات العامة	مناسب	مناسب جدًا

النقطة الرئيسية بسيطة:

طاولة ثابتة تحمل الجزء في موضع واحد.

تضيف الطاولة الدوارة دورانًا متحكمًا في عملية التصنيع.

4. كيف تغير الطاولة الدوارة عملية التصنيع

النظر في جزء مع أربعة وجوه محفورة.

مع طاولة ثابتة:

المشبك ← وجه الآلة 1 ← إيقاف ← تغيير الموضع ← وجه الآلة 2 ← إعادة الموضع ← وجه الآلة 3 ← إعادة الموضع ← وجه الآلة 4

يقدم كل تغيير موضع إعدادًا آخر.

مع طاولة دوارة:

المشبك مرة واحدة ← وجه الآلة 1 ← تدوير ← وجه الآلة 2 ← تدوير ← وجه الآلة 3 ← تدوير ← وجه الآلة 4

تبقى قطعة العمل في التركيب.

هذا يمكن أن يقلل:

وقت الإعداد
إعادة تموضع العمل
تعديل لاعبا اساسيا
تدخل المشغل
أخطاء المحاذاة المتراكمة

تحدد توجيهات HMC الخاصة بـ HCNC بالمثل الطاولات الدوارة كتكوين مهم للتصنيع متعدد الأوجه. يجمع تكوين HMC ذو 4 محاور بين المحاور الخطية X/Y/Z مع المحور B الدوار للمكونات من النوع الصندوقي والمكونات متعددة الأوجه.

5. طاولة ثابتة: عندما يكون الإعداد واحدًا كافيًا

الطاولة الدوارة ليست ضرورية لكل جزء من أجزاء CNC.

على سبيل المثال، ضع في اعتبارك لوحة تركيب من الألومنيوم:

600 × 300 × 30 ملم

العمليات المطلوبة:

طحن الوجه
طحن الجيب
12 فتحة عمودية
4 فتحات مدببة

يمكن الوصول إلى جميع العمليات من الأعلى.

يمكن لـ VMC ذو الطاولة الثابتة إكمال العمل دون الحاجة إلى محور دوار إضافي.

إن إضافة طاولة دوارة من شأنه أن يزيد من قدرة الآلة، لكنه لن يؤدي بالضرورة إلى تحسين هذه العملية بالذات.

هذه نقطة مهمة عند شراء ماكينة CNC:

لا تقم بإضافة محور دوار لمجرد أن الآلة يمكنها قبول واحد.

يجب أن يحل المحور الدوار متطلبات التشغيل الآلي.

6. طاولة دوارة: عندما تحتاج جوانب متعددة إلى المعالجة

الآن فكر في مبيت علبة التروس.

يتطلب المكون المعالجة على:

قمة
أمام
مؤخرة
غادر
يمين

مع الطاولة الثابتة، قد يحتاج المشغل إلى إزالة الغطاء وإعادة وضعه عدة مرات.

باستخدام الطاولة الدوارة، يمكن الوصول إلى بعض هذه الأسطح عن طريق تدوير قطعة العمل.

يمكن أن تكون النتيجة:

تركيبات واحدة + زوايا تصنيع متعددة

بدلاً من:

تركيبات متعددة + إعدادات متعددة

بالنسبة لأجزاء الإنتاج التي تكون فيها علاقات الأبعاد بين العديد من الأسطح مهمة، يمكن أن يكون ذلك ميزة عملية رئيسية.

تحدد HCNC المكونات متعددة الأوجه وأجزاء الصندوق كتطبيقات نموذجية لتصنيع الطاولة الدوارة في إرشادات اختيار HMC الخاصة بها.

7. طاولة دوارة للتصنيع باستخدام الحاسب الآلي ذو 4 محاور

التطبيق الأكثر شيوعًا للطاولة الدوارة على VMC التقليدي هو المعالجة بأربعة محاور.

الآلة لديها:

المحور X
المحور ص
المحور Z
المحور الدوار

يمكن الاستفادة من المحور الرابع في:

الفهرسة

يدور الجدول بزاوية ثابتة.

مثال:

0 درجة → 90 درجة → 180 درجة → 270 درجة

وهذا مفيد لمعالجة الجوانب الأربعة للمكون.

الدوران المستمر

يتحرك المحور الدوار أثناء تشغيل أداة القطع.

يمكن استخدام هذا من أجل:

مكونات أسطوانية
ملفات تعريف الكاميرا
ميزات حلزونية
فتحات شعاعية
ملامح مستمرة

تم تصميم تكوين محور VMC650 4-من HCNC خصيصًا كجهاز ذو 3-4 محاور ويمكنه معالجة الأقراص والألواح والأغلفة والكاميرات والقوالب.

8. طاولة دوارة للتصنيع باستخدام الحاسب الآلي ذو 5 محاور

تصبح الطاولة الدوارة أكثر أهمية في المعالجة ذات 5 محاور.

يمكن للآلة ذات الطاولة الدوارة ذات 5 محاور أن تجمع بين:

X + Y + Z + A + C

أو مجموعة أخرى حسب بنية الآلة.

يمكن لقطعة العمل أن تدور وتميل بينما تتحرك أداة القطع على طول المحاور الخطية.

وهذا يوفر الوصول إلى أسطح متعددة وزوايا معقدة.

يحدد دليل الشراء ذو 5 محاور الخاص بـ HCNC الماكينات ذات الطاولة الدوارة ذات 5 محاور بأنها مناسبة للأجزاء المعقدة الصغيرة والمتوسطة، والمكونات الدقيقة، والأجزاء الطبية، ومكونات الفضاء الجوي، والقوالب الدقيقة.

يستخدم HCNC HMU-630/700 طاولة دوارة عالية الصلابة مع محاور تكييف الهواء وتقنية نقل الحركة التي تعتمد على التروس. تتضمن المواصفات المنشورة دقة تحديد موضع مكيف الهواء وبيانات عزم دوران الطاولة الدوارة، مما يوضح كيف تصبح الآلية الدوارة جزءًا رئيسيًا من أداء المعالجة الإجمالي للماكينة.

9. الطاولة الدوارة لا تعني 5 محاور تلقائيًا

هذا التمييز مهم.

يمكن أن تحتوي الآلة على:

3-محور + طاولة دوارة=4-محور

لا تصبح تلقائيًا آلة ذات 5 محاور.

على سبيل المثال:

محاور X + Y + Z + A=4.

لتحقيق المعالجة بخمسة محاور، تحتاج الآلة إلى محور دوران آخر يمكن التحكم فيه أو إلى تكوين آلة مكافئ.

لذلك، عند مناقشة الطاولة الدوارة مع الشركة المصنعة لـ CNC، اسأل:

هل المحور الدوار متزامن؟
هل هي الفهرسة فقط؟
ما هو قرار المحور الدوار؟
ما هي دقة تحديد المواقع؟
ما هو التكرار؟
ما هو الحد الأقصى للحمل؟
ما هو الحد الأقصى لعزم الدوران؟
هل يمكنها إجراء المعالجة المتزامنة؟

تعد هذه المواصفات أكثر فائدة من مجرد قول "محور 4" أو "محور 5".

10. الطاولة الثابتة وقطع العمل الثقيلة

إحدى مزايا الطاولة الثابتة هي أن قطعة العمل لا تحتاج إلى الدوران.

قد يكون هذا مهمًا بالنسبة للمكونات الثقيلة.

تخيل أ:

1000 كجم مكون من الصلب

إذا تم تركيب الجزء على طاولة دوارة، فيجب أن تدعم الآلية الدوارة ما يلي:

وزن الشغل
وزن لاعبا أساسيا
قوة القطع
الجمود الدوراني

يجب أن توفر الطاولة الدوارة أيضًا عزم دوران وصلابة كافية.

تعمل الطاولة الثابتة على إزالة حمل المحور الدوار من العملية.

وهذا يمكن أن يجعل تكوين الطاولة الثابتة أكثر ملاءمة لبعض الأجزاء الكبيرة والثقيلة.

على سبيل المثال، يتمتع HMC1290 من HCNC بحمولة قصوى لطاولة العمل تبلغ 1000 كجم، بينما تحدد مواصفاته بشكل منفصل تكوين الطاولة الدوارة. يوضح هذا سبب ضرورة فحص حمل الطاولة والقدرة الدوارة بشكل منفصل عند اختيار الآلة.

11. سعة تحميل الطاولة الدوارة

عند شراء ماكينة CNC ذات طاولة دوارة، لا تقم فقط بالتحقق من:

تحميل طاولة الآلة

يفحص:

سعة تحميل الطاولة الدوارة
هذه ليست بالضرورة هي نفسها.

على سبيل المثال، يجب أن يأخذ الحساب بعين الاعتبار:

قطعة عمل + تركيبات + ظرف دوار + ملحقات
يجب أن تظل الكتلة الإجمالية ضمن مواصفات المحور الدوار.
تحقق أيضًا من مركز ثقل قطعة العمل.

الجزء الثقيل المثبت بعيدًا عن المحور الدوار يخلق حملًا لحظيًا أكبر.

لذلك، يجب على المشترين أن يطلبوا:

الحد الأقصى للحمل الدوار
أقصى عزم الدوران
الحد الأقصى للحمل غريب الأطوار
الحد الأقصى لقطر الشغل
قطر الطاولة الدوارة
حجم تشاك
مواصفات المحور A/المحور B/المحور C

12. الطاولة الدوارة وحجم قطعة العمل

تستهلك الطاولة الدوارة أيضًا جزءًا من مساحة العمل المتاحة.

لنفترض أن VMC لديه:

طاولة 1000 × 500 ملم

إن تركيب طاولة دوارة كبيرة لا يعني أن كامل مساحة 1000 × 500 مم تظل متاحة لقطعة العمل.

الطاولة الدوارة نفسها تشغل جزءًا من الطاولة.

قد يكون هناك أيضًا تخفيضات في:

خلوص المحور Z
ارتفاع الشغل
مساحة التركيب
الوصول إلى الأداة

وهذا هو السبب وراء قيام VMC855QC من HCNC بتمديد طاولة العمل الخاصة بها إلى 1350 مم على وجه التحديد لجعل التثبيت بأربعة محاور وتصنيع قطع العمل الأكبر أكثر ملاءمة.

يعد هذا مثالًا مفيدًا لكيفية تأثير اختيار المحور الدوار على المواصفات الأساسية للماكينة.

13. الطاولة الدوارة والأجزاء الأسطوانية

تعتبر الطاولات الدوارة مفيدة بشكل خاص عندما تكون قطعة العمل ذات هندسة شعاعية.

تشمل الأمثلة النموذجية ما يلي:

مهاوي
الشفاه
كاميرات
الدفاعات
المساكن الدائرية
أجسام الصمامات
كتل أسطوانية
مكونات ثقب شعاعي

يمكن للطاولة الدوارة تدوير الجزء بينما تحافظ أداة القطع على موضع التشغيل الخاص بها.

يعد هذا مفيدًا لميزات التشغيل الموزعة حول سطح أسطواني.

ومع ذلك، بالنسبة للمكون الدائري البسيط، قد تكون مخرطة CNC أكثر ملاءمة.

تعتمد الآلة الصحيحة على ما إذا كان الجزء يتطلب:

تحول

أو

طحن + بالقطع الزاوي

بدلاً من مجرد معرفة ما إذا كان المكون مستديرًا أم لا.

14. الطاولة الدوارة مقابل الطاولة الثابتة لقطع غيار السيارات

غالبًا ما تحتوي مكونات السيارات على عدة وجوه مُشكَّلة.

أمثلة:

أقواس المحرك
مساكن ناقل الحركة
مكونات التوجيه
مساكن محرك EV
مكونات التعليق
الأجزاء الهيكلية من الألومنيوم

بالنسبة لقوس بسيط، قد يكون VMC ثابتًا كافيًا.

بالنسبة للمسكن الذي يتطلب معالجة عدة جوانب، يمكن للطاولة الدوارة أن تقلل من تغييرات التركيبات.

بالنسبة للإنتاج بكميات كبيرة، قد يكون من المفيد النظر في استخدام HMC المزود بطاولة دوارة أوتوماتيكية أو نظام منصة نقالة.

تصف HCNC ماكينات HMC بأنها مناسبة لكتل المحركات، وأغطية ناقل الحركة، والمكونات متعددة الجوانب، مع إعدادات منخفضة وقدرة إنتاجية قوية.

15. الطاولة الدوارة مقابل الطاولة الثابتة لتصنيع القوالب

تصنيع القوالب له متطلبان مختلفان.

قالب صغير أو متوسط

قد يكون VMC ذو الجدول الثابت كافيًا لما يلي:

قاعدة العفن
إدراج القالب
القطب
جيب
سطح مستو
نمط الفتحة القياسية

العفن المعقد

يمكن أن تساعد الطاولة الدوارة عندما يحتوي القالب على:

الأسطح الزاوية
الأسطح المنحنية
ميزات جانبية متعددة
تجاويف عميقة
هندسة معقدة

بالنسبة للقوالب شديدة التعقيد، قد توفر المعالجة خماسية المحاور حركة أكثر فائدة من الطاولة الدوارة البسيطة ذات المحور الرابع.

تحدد HCNC كلا من آلات VMC والآلات ذات المحاور الخمسة كحلول لتصنيع القوالب، مع معدات ذات خمسة محاور تهدف إلى هندسة معقدة وزوايا تصنيع متعددة.

16. الطاولة الدوارة مقابل الطاولة الثابتة لأجزاء الفضاء الجوي

يمكن أن تحتوي مكونات الفضاء الجوي على:

جدران رقيقة
الأسطح المعقدة
جيوب عميقة
فتحات بزاوية
وجوه منحنية متعددة
متطلبات الأبعاد الضيقة

يعد VMC ذو الطاولة الثابتة مناسبًا لمكونات الفضاء الجوي الأبسط.

يصبح تكوين الطاولة الدوارة أكثر فائدة عندما يتطلب الجزء تصنيعًا من عدة اتجاهات.

بالنسبة لمكونات الفضاء الجوي المعقدة، قد تقلل آلة الطاولة الدوارة ذات 5 محاور من تغييرات التركيب وتسمح للأداة بالاقتراب من السطح من اتجاهات مختلفة.

تم وضع حلول HCNC ذات المحاور الخمسة لمكونات الفضاء الجوي والأجزاء المعقدة الأخرى التي تتطلب تصنيعًا متعدد الزوايا.

17. الدقة: الطاولة الدوارة مقابل الطاولة الثابتة

تؤدي إضافة محور دوار إلى إنشاء سلسلة دقة أخرى.

تعتمد الآلة الثابتة ذات 3 محاور بشكل أساسي على:

دقة المحور السيني
دقة المحور ص
دقة المحور Z
دقة المغزل
هيكل الآلة

بالإضافة إلى ذلك، تعتمد الآلة ذات المحور الدوار على:

دقة تحديد المواقع الدوارة

التكرار الدوارة
رد فعل عنيف
صلابة المحور الدوار
دقة التشفير
السلوك الحراري

هذا لا يعني أن الآلة ذات الطاولة الدوارة أقل دقة.

وهذا يعني أن هناك معلمات إضافية تحتاج إلى التحكم فيها.

توفر مواصفات HCNC HMU-630/700 بشكل منفصل تحديد موضع/قابلية التكرار للمحور الخطي وتحديد موضع/قابلية التكرار لمحور A/C، مما يوضح الحاجة إلى تقييم دقة المحور الدوار باعتبارها مواصفات خاصة بها.

18. الطاولة الدوارة وصلابة القطع

تضيف الطاولة الدوارة مكونات ميكانيكية بين قطعة العمل وهيكل الآلة.

بالنسبة للقطع الثقيل، يجب على المشترين التحقق مما يلي:

هيكل تحمل الطاولة الدوارة
آلية القيادة
طريقة لقط
نظام الفرامل
أقصى عزم الدوران
رد فعل عنيف
قطر الطاولة

بالنسبة لتصنيع الفولاذ الثقيل، يمكن أن تصبح صلابة الطاولة الدوارة أكثر أهمية من مجرد وجود محور آخر.

يستخدم HCNC HMU-800 طاولة دوارة GTRT تعمل بالتروس مصممة لتحقيق عزم دوران وصلابة عاليين، مع أرقام عزم دوران محور تكييف الهواء المنشورة البالغة 4,142 و1,950 نيوتن متر.

وهذا مثال على أهمية بناء الطاولة الدوارة عندما تكون الماكينة مخصصة للطحن الثقيل.

19. الطاولة الدوارة وإزالة الرقائق

تعد المعالجة بالطاولة الثابتة أمرًا مباشرًا بشكل عام من منظور إدارة الرقائق.

مع الطاولة الدوارة، يمكن إمالة أو تدوير قطعة العمل.

هذا يتغير:

اتجاه الشريحة
اتجاه المبرد
تراكم الرقائق
الوصول إلى الأداة

بالنسبة لبعض عمليات التصنيع ذات 5 محاور، فإن تغيير اتجاه قطعة العمل يمكن أن يساعد في الواقع على وصول سائل التبريد إلى منطقة القطع والسماح للرقائق بمغادرة التجويف.

تشير HCNC إلى سهولة إزالة الرقائق وتنظيفها كأحد خصائص تصميم الطاولة الدوارة HMU-800.

لا يزال يتعين تقييم حاوية الماكينة ونظام التبريد مع المحور الدوار.

20. فرق البرمجة

تعد المعالجة باستخدام الحاسب الآلي ذات الطاولة الثابتة أبسط بشكل عام.

قد يحتوي البرنامج النموذجي على:

G00 X...

G01 X...

G01 Y...

G01 Z...

تضيف آلة الطاولة الدوارة إحداثيًا آخر:

أو:

يجب أن تقوم وحدة التحكم CNC بتنسيق الحركة الخطية والدوارة.

بالنسبة للمعالجة المتزامنة ذات 5 محاور، تصبح البرمجة أكثر تطلبًا بشكل ملحوظ.

قد تشمل الوظائف الهامة ما يلي:

أداة التحكم في النقطة المركزية
تعويض المحور الدوار
RTCP
استيفاء 5 محاور
تجنب الاصطدام
دعم ما بعد المعالج

تشتمل حلول HCNC ذات المحاور الخمسة على RTCP والتحكم المتزامن خماسي المحاور للتشغيل الآلي المعقد.

21. متطلبات المباراة

تستخدم آلات الطاولة الثابتة تركيبات بسيطة نسبيًا:

ملزمة
المشابك على شكل حرف T
تركيبات هيدروليكية
تركيبات هوائية
رقصة مخصصة

قد تتطلب الآلة ذات الطاولة الدوارة ما يلي:

تشاك دوارة
تشاك رباعي الفك
تشاك ثلاثي الفك
ظرف هيدروليكي
تايلستوك
تركيبات دوارة مخصصة

يجب أن تكون الوحدة متوازنة عندما يعمل المحور الدوار بشكل مستمر.

بالنسبة للدوران عالي السرعة، يمكن أن يؤثر عدم التوازن على:

اهتزاز
الانتهاء من السطح
دقة دوارة
تحمل الحياة

يجب أن يتم تضمين ذلك في مرحلة تخطيط الماكينة.

22. الأتمتة

يمكن أتمتة كلا التكوينين.

جدول ثابت

الأتمتة النموذجية:

الروبوت → لاعبا أساسيا → CNC → التفتيش → الروبوت

وهذا يعمل بشكل جيد للإنتاج المتكرر.

طاولة دوارة

يمكن أن تشمل الأتمتة ما يلي:

الروبوت ← أداة التثبيت الدوارة ← CNC ← الفهرسة الدوارة ← الفحص

بالنسبة لأنظمة الإنتاج الأكبر حجمًا، يمكن للطاولة الدوارة أن تقلل من عدد التركيبات المطلوبة لأن نفس التركيب يمكن أن يوفر الوصول إلى أسطح متعددة.

تتضمن إرشادات اختيار المصنع من HCNC تحميل/تفريغ الروبوت، وخلايا إنتاج CNC والفحص الآلي كجزء من تخطيط أتمتة CNC.

23. الطاولة الدوارة مقابل الطاولة الثابتة: كفاءة الإنتاج

يعتمد كسب الإنتاج الفعلي على الجزء.

النظر في مثالين.

الجزء أ

بالقطع:

1 سطح علوي
10 فتحات عمودية
2 جيوب

قد يكون الجدول الثابت كافيا.

الجزء ب

بالقطع:

قمة
أمام
مؤخرة
غادر
يمين
12 فتحة بزاوية

يمكن للطاولة الدوارة أن تقلل من عدد تغييرات التركيب.

لذلك:

المزيد من المحاور لا يعني تلقائيًا إنتاجية أعلى.

تتحسن الإنتاجية عندما يزيل المحور الإضافي اختناق الإنتاج الحقيقي.

24. الاستثمار الأولي

تحتوي ماكينة CNC ذات الطاولة الثابتة عمومًا على هيكل ميكانيكي أبسط.

تضيف آلة الطاولة الدوارة:

المحور الدوار
محرك سيرفو
التشفير الدوارة
نظام تحمل
نظام المشبك/الفرامل
آلية القيادة
وظائف التحكم باستخدام الحاسب الآلي
ولذلك، فإن سعر الشراء يمكن أن يزيد.

قد تكون هناك أيضًا تكاليف إضافية من أجل:

تشاك دوارة
تايلستوك
تركيبات
وحدة هيدروليكية
برامج البرمجة
ما بعد المعالج
تدريب المشغلين

يجب على المشتري مقارنة الاستثمار الإضافي مقابل وقت الإعداد الذي تم توفيره أثناء الإنتاج.

25. الصيانة

يحتوي الجدول الثابت على عدد أقل من المكونات المتحركة.

تشمل الصيانة النموذجية ما يلي:

إرشادية
مسامير الكرة
مغزل
تشحيم
المبرد
النظام الكهربائي

تضيف الطاولة الدوارة:

تحمل الروتاري
محرك العتاد
التشفير
الفرامل
لقط هيدروليكي أو هوائي
التشحيم الدوار

بالنسبة لمصنع يقوم بتشغيل المحور الدوار بشكل مستمر، فإن هذه المكونات تحتاج إلى فحص منتظم.

26. HCNC VMC مع طاولة دوارة

تقدم مجموعة منتجات VMC من HCNC عدة أمثلة لكيفية توسيع مركز المعالجة العمودي التقليدي بقدرة المحور الدوار.

VMC650

يتوفر VMC650 كمركز تصنيع رأسي ذو 3-4 محاور.

المواصفات المنشورة تشمل:

المعلمة	VMC650
حجم الجدول	1000 × 400 ملم
السفر X/Y/Z	650 × 400 × 500 ملم
الحد الأقصى لتحميل الطاولة	400 kg
مغزل	BT40
سرعة المغزل	8,000 rpm
مجلة الأدوات	16 أداة
أتك	نوع القرص
دقة تحديد المواقع	± 0.008 ملم

تم تصميم الماكينة للحفر والطحن والتثقيب والتوسيع والتنصت الصلب وتصنيع الأقراص والألواح والأصداف والكامات والقوالب.

VMC855

يدعم VMC855 الخاص بـ HCNC خيار الطاولة الدوارة ذات 4-5 محاور.

تتضمن المواصفات المنشورة طاولة مقاس 1000 × 550 مم، وسفر X/Y/Z مقاس 800 × 550 × 550 مم، ومجلة أقراص مكونة من 24 أداة، ودقة تحديد موضع تبلغ ±0.008 مم.

VMC855QC

يستخدم VMC855QC طاولة عمل ممتدة بطول 1350 مم، مما يجعل التثبيت بأربعة محاور وتصنيع قطع الشغل الأكبر أكثر ملاءمة.

توضح هذه الأمثلة أن القرار لا يتطلب دائمًا الاختيار بين منصة مختلفة تمامًا للآلة.

في بعض الحالات، يكون السؤال هو ما إذا كان يجب تكوين VMC المحدد على أنه 3 محاور أو 4 محاور أو 5 محاور.

27. الطاولة الدوارة مقابل الطاولة الثابتة لمؤسسة حمد الطبية

تصبح المقارنة مختلفة عند النظر إلى مركز التصنيع الأفقي.

يستخدم HMC1290 من HCNC طاولة عمل مقاس 1360 × 700 مم، وحركة X/Y/Z مقاس 1200 × 800 × 700 مم، وحمولة طاولة قصوى تبلغ 1000 كجم. تحدد مواصفاتها حركة Y ثابتة بطول 800 مم مع تكوين إضافي للطاولة الدوارة مقاس 620 مم.

تستخدم HMCs عادةً الطاولات الدوارة لأن تصنيع المغزل الأفقي وتدوير قطع العمل يعملان بشكل جيد في الآلات متعددة الأوجه.

تشمل التطبيقات النموذجية ما يلي:

كتل المحرك
مساكن ناقل الحركة
مساكن علبة التروس
المكونات الهيدروليكية
مكونات ميكانيكية كبيرة

تحدد HCNC على وجه التحديد المعالجة متعددة الأوجه والإعدادات المخفضة كمزايا لمعدات HMC.

28. الطاولة الثابتة مقابل الطاولة الدوارة للأجزاء الثقيلة

بالنسبة للجزء الأكبر، فكر في هذه الأسئلة قبل إضافة طاولة دوارة:

ما هو وزن قطعة العمل؟
ما هو وزن التركيبة؟
ما هو مركز الثقل؟
ما هو عزم الدوران المطلوب؟
هل يحتاج الجزء بالفعل إلى التدوير؟
كم مرة يحتاج الجزء إلى تغيير الاتجاه؟
هل يمكن تحقيق نفس المعالجة من خلال إعدادات ثابتة متعددة؟
هل ستوفر مؤسسة حمد الطبية عملية أفضل؟

بالنسبة للمكون الذي يبلغ وزنه 1000 كجم والذي يحتاج فقط إلى معالجة السطح العلوي، فإن الطاولة الدوارة تضيف قيمة قليلة.

بالنسبة للمبيت الذي يبلغ وزنه 500 كجم والذي يتطلب تصنيعًا آليًا من أربعة جوانب، قد يوفر المحور الدوار العديد من الإعدادات.

يجب أن تحدد هندسة الجزء الإجابة.

29. آلة CNC ذات طاولة دوارة مقابل طاولة ثابتة: جدول التحديد

متطلبات	جدول ثابت	طاولة دوارة
لوحة مسطحة	✓	ممكن
قوس بسيط	✓	عادة لا لزوم لها
تجهيز الجيب	✓	ممكن
الحفر العمودي	✓	✓
المعالجة بأربعة جوانب	إعدادات متعددة	✓
الثقوب الشعاعية	محدود	✓
طحن أسطواني	محدود	✓
تصنيع الكامة	ممكن	✓
ميزات الزاوية المعقدة	محدود	✓
الشغل الثقيل	✓	تحقق من الحمل الدوار
أجزاء بسيطة ذات حجم كبير	✓	يعتمد على العملية
أجزاء متعددة الوجه	تركيبات متعددة	✓
تصنيع 5 محاور	لا	ممكن مع التكوين المناسب
برمجة بسيطة	✓	-
انخفاض تكلفة الآلة	✓	-
معالجة مرنة متعددة الزوايا	-	✓

30. متى يجب عليك اختيار آلة CNC ذات الطاولة الثابتة؟

تستحق آلة CNC ذات الطاولة الثابتة النظر فيها عندما:

يتم تشكيل الأجزاء بشكل رئيسي من اتجاه واحد.
قطع العمل بسيطة نسبيا.
معظم الثقوب عمودية.
المعالجة متعددة الجوانب غير شائعة.
الأجزاء ثقيلة ولا تحتاج إلى دوران.
يستخدم الإنتاج تركيبات مخصصة.
يجب أن يظل الاستثمار الأولي في الماكينة تحت السيطرة.
يفضل المشغلون البرمجة المباشرة.

تم تصميم VMC تقليدي مثل VMC850/840 من HCNC حول هذا النوع من متطلبات التشغيل العامة، مع السفر الخطي X/Y/Z، وعمود الدوران BT40 والتغيير التلقائي للأداة.

31. متى يجب عليك اختيار آلة CNC ذات طاولة دوارة؟

تصبح الطاولة الدوارة مفيدة عندما:

تتطلب العديد من الجوانب المعالجة.
يحتوي الجزء على ثقوب شعاعية.
الجزء يحتاج إلى تحديد المواقع الزاوي.
تتطلب الأسطح الأسطوانية الطحن.
تخفيض الإعداد مهم.
يمكن لعملية ذات 4 محاور أن تحل محل تركيبات متعددة.
تتطلب الهندسة المعقدة حركة دورانية إضافية.
يخطط المصنع للتحرك نحو التصنيع خماسي المحاور.

بالنسبة لمعدات HCNC VMC، يقدم VMC650 وVMC855 أمثلة على الآلات التي يمكن تهيئتها للعمل رباعي المحاور، بينما توضح سلسلة HMU تقنية الطاولة الدوارة للتصنيع المتزامن ذي 5 محاور.

32. أسئلة يجب طرحها على مصنع CNC

قبل طلب آلة CNC ذات طاولة دوارة، اسأل الشركة المصنعة:

المحور الدوار

ما هو قطر المحور الدوار؟

ما هو الحد الأقصى للحمل؟

ما هو الحد الأقصى لعزم الدوران؟

ما هي دقة تحديد المواقع؟

ما هو التكرار؟

هل المحور الدوار هو محرك مباشر أم محرك تروس أم محرك دودي؟

هل محور الدوران مستمر أم فهرسة فقط؟

هل يمكن للمحور الدوار إجراء المعالجة المتزامنة؟

الشغل

ما هو الحد الأقصى لقطر الشغل؟

ما هو الحد الأقصى لارتفاع الشغل؟

ما هو الحد الأقصى للحمل غريب الأطوار؟

ما هي مساحة الطاولة المتبقية بعد تركيب الطاولة الدوارة؟

نظام CNC

هل تدعم وحدة التحكم الاستيفاء رباعي المحاور؟

هل يدعم الاستيفاء 5 محاور ؟

هل RTCP متاح؟

هل تم تضمين معالج آخر ذو محور دوار؟

إنتاج

هل يمكن دمج التحميل التلقائي؟

هل يمكن استخدام المشبك الهيدروليكي؟

هل يمكن دمج الفحص التلقائي؟

ما هو تكوين لاعبا اساسيا الموصى به؟

33. مثال عملي: طاولة ثابتة مقابل طاولة دوارة

فكر في جسم صمام من الألومنيوم.

أبعاد:

350 × 280 × 220 ملم
الآلات المطلوبة:
الجيب العلوي
فتحات أمامية
فتحات جانبية
ثقوب مترابطة
ميزات دائرية

جدول ثابت

العملية المحتملة:

الإعداد 1 → الأعلى

الإعداد 2 ← أمامي

الإعداد 3 → الجانب

الإعداد 4 → التفتيش

وهذا يتطلب تركيبات متعددة أو إعادة التموضع.

طاولة دوارة

العملية المحتملة:

أداة واحدة → أعلى → تدوير → أمامي → تدوير → الجانب → تدوير → ميزات إضافية

يمكن للطاولة الدوارة أن تقلل من تغييرات التركيب.

هذا هو المكان الذي يكون فيه للمحور الإضافي فائدة إنتاجية مباشرة.

34. المثال الثاني: ألواح الصلب الثقيلة

النظر في لوحة الصلب:

1200 × 700 × 150 ملم

بالقطع:

السطح العلوي

20 فتحة عمودية

4 جيوب

العملية برمتها يمكن الوصول إليها من الأعلى.

قد تكون آلة الطاولة الثابتة كافية.

إن إضافة طاولة دوارة من شأنه أن:

زيادة تكلفة الآلة

تقليل مساحة الجدول المتاحة

إضافة صيانة المحور الدوار

إضافة متطلبات البرمجة

دون حل مشكلة بالقطع الفعلية.

في هذه الحالة، قد يكون التكوين الأبسط أكثر ملاءمة.

35. الاختيار النهائي: طاولة دوارة أم طاولة ثابتة؟

يجب أن يبدأ القرار برسم الجزء.

استخدم هذا التسلسل:

هندسة الجزء

↓

أسطح المعالجة

↓

عدد الاعدادات

↓

وزن الشغل

↓

زوايا المعالجة المطلوبة

↓

حجم الإنتاج

↓

تصميم لاعبا اساسيا

↓

متطلبات 4 محاور / 5 محاور

↓

تكوين الآلة

بالنسبة للعمل البسيط ثلاثي المحاور، يمكن لـ VMC ذو الطاولة الثابتة أن يوفر عملية تصنيع مباشرة.

بالنسبة للأجزاء التي تتطلب عدة اتجاهات للتصنيع، يمكن للطاولة الدوارة تقليل الإعدادات وتوفير قدرة تصنيع إضافية.

بالنسبة للأجزاء شديدة التعقيد، يجب أن تتحرك المقارنة خطوة أخرى إلى الأمام:

طاولة ثابتة مقابل طاولة دوارة → 3 محاور مقابل 4 محاور مقابل 5 محاور

يغطي نطاق منتجات HCNC الحالي هذا التقدم، بدءًا من آلات VMC التقليدية مثل VMC850/840 إلى تكوينات VMC ذات 4 محاور والآلات ذات الطاولة الدوارة ذات 5 محاور.

يعتمد التكوين الصحيح على ما تتطلبه القطعة، وليس على عدد المحاور المدرجة في مواصفات الماكينة.

التعليمات

ما هو الفرق الرئيسي بين الطاولة الدوارة وآلة CNC ذات الطاولة الثابتة؟

طاولة ثابتة تحمل قطعة العمل في موضع واحد. تضيف الطاولة الدوارة محور دوران متحكم فيه، مما يسمح بفهرسة قطعة العمل أو تدويرها أثناء المعالجة.

هل تجعل الطاولة الدوارة آلة CNC ذات 4 محاور؟

إذا كانت الآلة تحتوي على محاور خطية X وY وZ بالإضافة إلى محور دوار واحد يتم التحكم فيه، فهي بشكل عام عبارة عن تكوين رباعي المحاور.

هل تجعل الطاولة الدوارة آلة CNC ذات 5 محاور؟

ليس في حد ذاته. تتطلب الآلة ذات 5 محاور خمسة محاور يمكن التحكم فيها، وعادةً ما تجمع بين ثلاثة محاور خطية ومحورين دوارين.

هل الطاولة الدوارة أفضل للتصنيع متعدد الجوانب؟

يمكن أن يقلل من تغييرات التركيبات عندما تحتاج عدة جوانب من أحد المكونات إلى المعالجة. يحدد HCNC تكوينات الطاولة الدوارة على أنها مفيدة للمكونات متعددة الوجوه وأجزاء الصندوق.

هل الطاولة الثابتة أفضل لقطع العمل الثقيلة؟

قد يكون من الأسهل التعامل مع قطع العمل الثقيلة جدًا لأن قطعة العمل لا تحتاج إلى الدوران. ومع ذلك، فإن القرار الفعلي يعتمد على قدرة الماكينة، وهندسة قطعة العمل وعمليات التشغيل المطلوبة.

هل يمكن تجهيز VMC بطاولة دوارة؟

نعم. يتوفر VMC650 من HCNC كآلة ذات 3-4 محاور، ويدعم VMC855 خيار الطاولة الدوارة ذات 4-5 محاور.

ما الذي يجب علي التحقق منه قبل إضافة طاولة دوارة إلى VMC؟

تحقق من قطر الطاولة الدوارة، والحمل الأقصى، وعزم الدوران، ودقة تحديد المواقع، وقابلية التكرار، وأبعاد قطعة العمل، وخلوص Z المتبقي وتأثير الطاولة الدوارة على منطقة العمل المتاحة.

هل الطاولة الدوارة مفيدة لقطع غيار السيارات؟

يمكن أن يكون مفيدًا للعلب والمكونات الأخرى التي تتطلب تصنيعًا من عدة جوانب. بالنسبة للأقواس البسيطة التي يتم تصنيع الجانب العلوي منها فقط، قد تكون الطاولة الثابتة كافية.

هل الطاولة الدوارة ضرورية لتصنيع القوالب؟

لا، يمكن تصنيع العديد من القوالب باستخدام VMC تقليدي. تصبح الطاولة الدوارة أكثر فائدة عندما يحتوي القالب على ميزات زاوية أو شعاعية أو متعددة الجوانب. بالنسبة للأسطح المعقدة، قد تكون المعالجة بخمسة محاور أكثر ملاءمة.

هل تعمل الطاولة الدوارة على تحسين دقة CNC؟

لا تعمل الطاولة الدوارة نفسها على تحسين الدقة تلقائيًا. إنه يضيف محورًا متحكمًا آخر، لذلك تصبح دقة تحديد الموضع الدوارة، وقابلية التكرار، ورد الفعل العكسي والصلابة عوامل إضافية في نظام التشغيل الآلي.

ما هي آلة HCNC التي يجب أن أفكر فيها؟

ابدأ بأبعاد قطعة العمل والوزن والمواد وأسطح المعالجة وعدد الإعدادات. تشتمل مجموعة VMC الخاصة بشركة HCNC على ماكينات قياسية ثلاثية المحاور وتكوينات رباعية المحاور، بينما تعالج خطوط إنتاج HMC و5 محاور متطلبات التصنيع المعقدة ومتعددة الجوانب.
