نظام التحكم CNC ذو الحلقة المغلقة HNC-848
- نظام التحكم الرقمي CNC ذو الحلقة المغلقة من نوع الحافلة الرقمية بالكامل
- دعم بروتوكولات متعددة: NCUC، Ethercat، M3
- دعم ما يصل إلى 4 قنوات حيث تدعم القناة الواحدة ما يصل إلى 9 محاور تغذية و4 محاور
- الحد الأقصى لعدد محاور الارتباط هو 9، ويدعم RTCP
- تتكيف مع مجموعة متنوعة من أدوات الآلة مثل الخراطة والطحن، وأدوات الآلة ذات الخمسة محاور، ومطاحن الكاميرا وما إلى ذلك.
الوصف
معلمات التقنية
الميزات الرئيسية لجهاز التحكم CNC ذو الحلقة المغلقة HNC-848:
1. الأجهزة

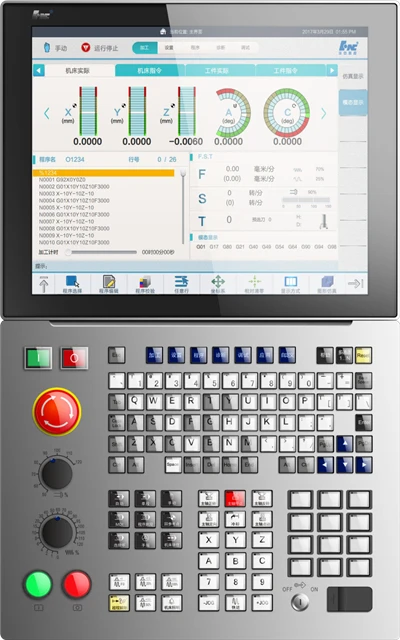

- لوحة التحكم: تعتمد على لوحة سبائك الألومنيوم التي تتميز بتصميم أنيق وملمس ؛ شاشة سعوية مقاس 17- بوصة بدقة عالية 1280 * 1024 (شاشة اللمس اختيارية للمستخدمين) ؛ لوحة مفاتيح CNC عالية الجودة مع مفاتيح كريستالية و 12 مفتاحًا مخصصًا للمستخدمين لتوسيع الوظائف.
- أجهزة النظام: USB 3.0*2، ذاكرة نظام 8 جيجابايت، قادرة على توسيع نطاق البلوتوث، وWiFi، والشبكات اللاسلكية الأخرى من خلال واجهة PCIe.
2. وظائف البرمجيات
- وظيفة RTCP ذات الخمسة محاور: تعتمد وحدة التحكم CNC ذات الحلقة المغلقة نموذج هيكل أداة آلية عام، وتدعم أي نوع من هيكل أداة آلية وأي اتجاه لمحور الدوران، وتدعم ما يصل إلى 3 محاور خطية + 4 هيكل أداة آلية ذات محاور دوارة، وتغطي 21 نوعًا من أدوات الآلة ذات الخمسة محاور المستخدمة بشكل شائع، وتدعم وظيفة RTCP التي توفر طريقتين للبرمجة مثل برمجة زاوية محور الدوران وبرمجة متجه الأداة.
- معالجة السطح المائل: يمكن لهذه الوظيفة إنشاء نظام إحداثيات مميز (TCS) على السطح المائل وبرمجته في نظام الإحداثيات هذا. يمكن لنظام CNC ذو الحلقة المغلقة دعم إنشاء 20 إحداثيًا مميزًا، وهو مناسب للمستخدمين للاستخدام.
- 3محاكاة D: يمكن لهذه الوظيفة إثراء طرق الملاحظة والمعالجة للمستخدمين حيث يمكنها إجراء محاكاة رسومية لبرنامج NC قبل المعالجة وإجراء محاكاة رسومية أيضًا أثناء المعالجة في الوقت الفعلي.
- وحدة تحكم CNC ذات الحلقة المغلقة الذكية: يقدم النظام مفهوم مركز APP الذكي. يمكن وضع أدوات APP الذكية المتعلقة بنظام CNC، مثل PLC وSSTT وISCOPE والتطبيقات المخصصة أو المصممة ذاتيًا، في مركز الخدمة لتشكيل نظام بيئي ذكي لنظام CNC.
3. دقة التحكم العالية
يتميز نظام CNC ذو الحلقة المغلقة بدقة التحكم العالية في الموضع حيث يتم استخدامه على نطاق واسع في آلات الحفر، ومخرطات الدقة الفائقة، والمطاحن فائقة الدقة، وأدوات الآلات CNC الأكبر حجمًا.
المعايير الفنية لنظام CNC HNC848:
غرض | تخصيص | HNC-848 DM | HNC-848 DT |
الحد الأقصى لعدد المحاور التي يتم التحكم فيها في وقت واحد في القناة | 9 | 9 | |
الحد الأقصى لعدد محاور التغذية | 32 | 32 | |
الحد الأقصى لعدد المغازل في القناة | 4 | 4 | |
عدد محاور التحكم PMC | 32 | 32 | |
عدد القنوات | معيار | 1 | 1 |
أقصى | 10 | 10 | |
المغزل/القناة | معيار | 1 | 1 |
أقصى | 4 | 4 | |
محور التغذية/القناة | معيار | 5 | 4 |
أقصى | 9 | 9 | |
الحد الأقصى لعدد المحاور في الحركة المتزامنة | 80 | 20 | |
الحد الأقصى لعدد محاور التغذية | 64 | 64 | |
الحد الأقصى لعدد المحاور/القنوات التي يتم التحكم فيها في وقت واحد | 9 | 3 | |
عدد نقاط الإدخال/الإخراج عند الحد الأقصى | 4096/4096 | ||
اسم المحور (قناة واحدة) | ثلاثة محاور أساسية: X، Y، Z؛ محاور إضافية: U، V، W، A، B، C | معيار | ليس اختياري |
محورين أساسيين: X، Z؛ محاور إضافية: Y، U، V، W، A، B، C | ليس اختياري | معيار | |
اسم المحور (متعدد القنوات) | حرف أو حرفين بالإضافة إلى رقم، يجب أن يكون الحرف الأول حرفًا، على سبيل المثال X1 | معيار | معيار |
مزامنة محور الجسر | معيار | معيار | |
التحكم في مزامنة الظل | خياري | خياري | |
التحكم الأساسي في اقتران المحور | خياري | خياري | |
علبة التروس الإلكترونية | خياري | خياري | |
مخطط خطي | خياري | خياري | |
التحكم في المحور المائل | خياري | خياري | |
متري/بوصة | G20/G21 | معيار | معيار |
مدخل وحدة النبض | G22 | معيار | معيار |
قفل الآلة | معيار | معيار | |
التوقف في حالات الطوارئ | معيار | معيار | |
السفر الزائد | معيار | معيار | |
منطقة الحماية المكانية | توفير الحماية لقطع العمل والأدوات | خياري | خياري |
حد البرمجيات | معيار | معيار | |
تحرير/التقاط المحور الديناميكي | G101/G102 | معيار | معيار |
المزامنة بين القنوات | G104.0 إلى G104.7 | معيار | معيار |
وحدة تحكم CNC ذات الحلقة المغلقةمجالات التطبيق:
يمكن أن يوفر نظام الحلقة المغلقة CNC حلاً كاملاً لعمليات التصنيع باستخدام الحاسب الآلي 5-، والتحويل، والطحن، والتصنيع المشترك، وهو مناسب لمعدات الطاقة، وتصنيع السيارات، وبناء السفن، ومجالات 3C (الكمبيوتر، والاتصالات، والإلكترونيات الاستهلاكية).
